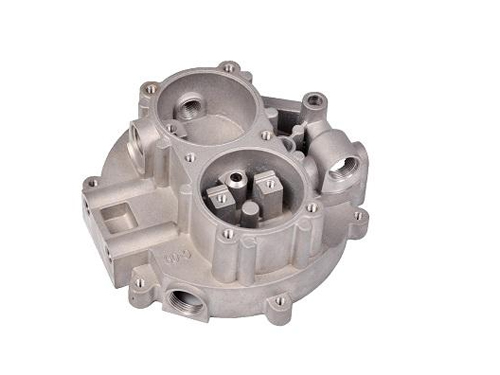

铝合金压铸件钝化

铝合金钝化处理，必须使用适合铝合金材料的封闭剂，具有一定的专用性，目前，封闭剂有油性和水性两类。油性封闭剂的使用方法是：油性封闭剂在使用过程中，必须先将工件的钝化后的水烘干，然后再将工件放于封闭剂中浸泡30-60秒，取出后，用120-150度烘烤30分钟。水性封闭剂使用方法是：工件钝化后不需烤干，漂洗后直接泡于封闭剂30-60秒，取出后，然后120度左右烤干，也可以将水性封闭剂直接加入钝化剂中进行钝化封闭。从工艺上看，水性封闭剂与油性封闭剂相比，工艺上更为简单。经过多次生产实践证明，两种封闭剂在提高耐腐蚀性上的效果基本一致，同种铝合金材料，用三价铬钝化剂钝化后，再用封闭剂，其耐盐雾可高于500小时，而使用无铬钝化剂后，再用封闭剂处理，其耐盐雾能达到120小时以上。不论何种钝化剂，耐腐蚀效果非常显著。

铝合金钝化，一道工序关键工序是清除工件上的油脂，特别是对于压铸铝合金，表面有脱模剂等难以清洁的油垢，对于一些有经验的作业人员来说，工件是否清洁干净不是问题，而对于一些经验不足的现场作业人员来说，就有些困难，小编在此为大家介绍一些如何判断工件是否清洁干净的方法，希望对大家有所帮助。

目视水膜法：在铝合金钝化作业时，把脱脂后的工件放入漂洗水，然后取出，察看工件表面，脱脂干净的工件水膜分布均匀，水膜较慢流失；而脱脂不干净的工件刚取出，水在工件表面迅速流走，表面无均匀水膜，即使有水留于表面，也是以水珠形式存在。

擦拭检查法：工件脱脂后，用清水漂洗，然后待工件表面无水分，用干净纸巾来回擦拭工件，观察纸巾是否有污迹，如有污迹，说明脱脂不干净，如纸巾干净如初，说明除油干净。

触摸感觉法：脱脂后的工件放入清水，先漂洗，然后用手触摸工件，脱脂干净的工件，表面无油腻感，比较清爽；而脱脂不干净的工件，手指可以感觉到油腻不清爽。
