压铸件阳极氧化

常州压铸件阳极氧化工艺

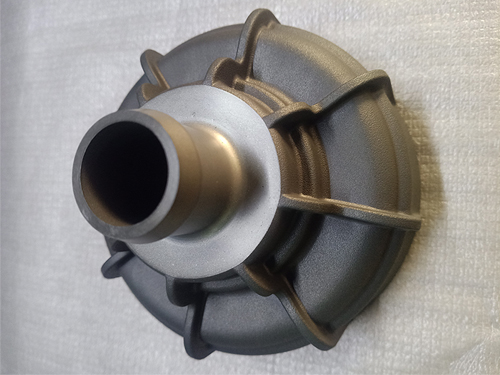

经过处理的铝合金压铸件，颜色美观、鲜艳、抗腐蚀性、耐磨性及绝缘性高于一般的铝铸件。将铝铸件悬于适当的电解质溶液内，以此作阳极进行电解。在电解过程中，水中的氢氧根离子在阳极放出电子成为水和新生态的氧，它使铝氧化成较厚的氧化铝膜，因为这个过程是金属制品作阳极被氧化的，所以叫做阳极氧化。

一、工艺

1.预处理:铝合金压铸件在多次机械加工过程中，沾有较多的油脂、少量磨料、灰尘及有缺陷的氧化膜等，这些物质导电性差，不能进行阳极氧化，故需预先处理。方法是用四氯化碳、三氯乙烯、汽油或甲苯作清洗剂，将铝合金压铸件浸入，用毛刷刷洗，然后风干，再浸入水中，多次清洗。油去尽后，立即用热水冲洗。如果表面生成一层黑色的膜，还要放在32%的硝酸溶液浸泡20秒钟，以便除去黑膜，最后用冷水冲洗干净。浸入蒸馏水中，备作制氧化膜用。

2.阳极氧化:

⑴硫酸电解液的配制:由硫酸和去离子水混合而成，此时溶液比重约为1.125-1.140。有时为了获得防护性能好的氧极氧化膜，通常往硫酸电解液中添加少量草酸。

⑵氧化工艺:将线路仪表安装好，将要加工铝合金压铸件作阳极并全部浸入电解液中，然后接通电源，按下列工艺条件控制。

电解液温度控制在12-25℃，阳极电流密度1-2安/分米2，槽中电压13-23伏之间。时间30-40分钟左右。

按上述工艺操作完毕，随时将铝合金压铸件从电解液中取出，把所沾的酸液用清水冲洗干净，低凹部分更应注意，否则会有白斑出现。酸液清洗干净后，浸入清洁水中备用。
